Программа поставок
| Описание | с внутренними контактами байпаса | ||

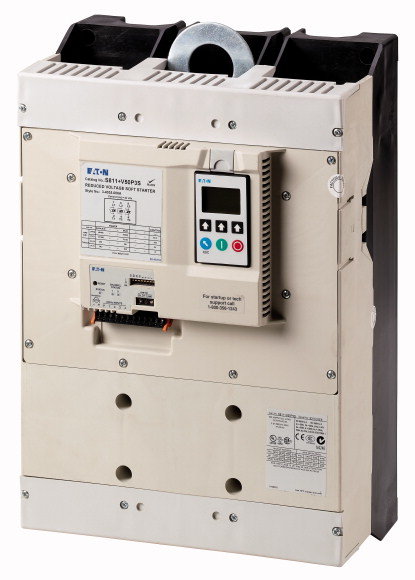

| функция | Плавный пускатель для трёхфазовой нагрузки с модулем управления и алгоритмом насоса | ||
| Сетевое напряжение (50/60 Гц) | ULN | В перем. тока | 200 - 600 |
| Питающее напряжение | Us | 24 В пост. тока | |
| Управляющее напряжение | UC | 24 В пост. тока | |
| соотнесенная мощность двигателя (стандартное соединение, In-Line) | |||
| при 400 В, 50 Гц | P | кВт | 400 |
| при 460 В, 60 Гц | P | л.с. | 600 |
| Расчетный рабочий ток | |||
| AC-53 | Ie | A | 720 |
| AC-53, In-Delta | Ie | A | 1246 |
| Класс запуска | CLASS 10 (замена схемы звезда-треугольник) CLASS 20 (тяжелый пуск, 3 x Ie для 45 с) CLASS 30 (6 x Ie для 30 с) | ||
| Номинальное напряжение | Ue | 200 V 230 V 400 V 480 V 600 V | |
| Подключение к SmartWire-DT | нет | ||
| Типоразмер | V | ||
| Примечание к заказу | Для типоразмеров T, U , V требуются клеммные блоки для соединений, -> Принадлежности |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947-4-2 UL 508 CSA22.2-14-1995 GB14048 | ||
| Допуски | CE | ||
| Апробации | br>CSA c-Tick CCC | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3 Влажный нагрев, циклический, в соответствии с IEC 60068-2-10 | ||
| Температура окружающей среды | |||
| Эксплуатация | ? | °C | -30 - +50 |
| Хранение | ? | °C | -50 - +70 |
| Высота установки | M | 0 - 2000 м, поэтому каждые 100 м 0,5% дерейтинг | |
| установочное положение | любая | ||
| Класс защиты | |||
| Класс защиты | IP20 (клеммы IP00) | ||
| встроенный | С опциональными крышками клемм SS-IP20-N может быть достигнут класс защиты IP20 со всех сторон. | ||
| защита от прикосновения | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
| Категория перенапряжения / степень загрязнения | II/3 | ||
| Удароустойчивость | 15 г | ||
| Степень помех радиоприема (IEC/EN 55011) | A | ||
| Статическая потеря мощности, не зависит от тока | sub>vs | W | 25 |
| Вес | кг | 41.4 | |
| Цепи главного тока | |||
| Номинальное напряжение | Ue | В перем. тока | 200 - 600 |
| Частота сети | fLN | Гц | 50/60 |
| Расчетный рабочий ток | Ie | A | |
| AC-53, In-Delta | Ie | A | 1246 |
| AC-53 | Ie | A | 720 |
| соотнесенная мощность двигателя (стандартное соединение, In-Line) | |||
| при 230 В, 50 Гц | P | кВт | 250 |
| при 400 В, 50 Гц | P | кВт | 400 |
| при 500 В, 50 Гц | P | кВт | 500 |
| при 200 В, 60 Гц | P | л.с. | 200 |
| при 460 В, 60 Гц | P | л.с. | 600 |
| при 600 В, 60 Гц | P | л.с. | 750 |
| соотнесенная мощность двигателя (вид соединения „In Delta“) | |||
| при 230 В, 50 Гц | P | кВт | 200 |
| при 400 В, 50 Гц | P | кВт | 630 |
| при 500 В, 50 Гц | P | кВт | 450 |
| при 230 В, 60 Гц | л.с. | 500 | |
| при 480 В, 60 Гц | л.с. | 850 | |
| при 600 В, 60 Гц | P | л.с. | 1300 |
| Цикл перегрузки: согласно IEC/EN 60947-4-2 | |||
| AC-53a | 720 A: AC-53a: 4.0 - 32: 99 - 3 | ||
| внутренний контакт байпаса | |||
| стойкость к коротким замыканиям | |||
| Тип координации "1" | NZMN4-ME875 | ||
| Поперечные сечения соединения | |||
| Силовые проводы | |||
| одножильный | мм2 | 2 x (120 - 240) 4 x (70 - 240) 6 x (120 - 240) | |
| тонкопроволочный с оконечной муфтой | мм2 | 2 x (120 - 240) 4 x (70 - 240) 6 x (120 - 240) | |
| многожильный | мм2 | 2 x (120 - 240) 4 x (70 - 240) 6 x (120 - 240) | |
| одно- или многожильные | AWG | 2 x (4 - 500 kcmil) 4 x (4 - 500 kcmil) 6 x (4 - 500 kcmil) | |
| Управляющие провода | |||
| одножильный | мм2 | 1 x (2,5 - 4) 2 x (1,0 - 2,5) | |
| тонкопроволочный с оконечной муфтой | мм2 | 1 x (2,5 - 4) 2 x (1,0 - 2,5) | |
| 1 отверстие | мм2 | 1 x (2,5 - 4) 2 x (1,0 - 2,5) | |
| одно- или многожильные | AWG | 40 x (12 - 14) 2 x (12 - 14) | |
| Начальный пусковой момент | Нм | 0,4 | |
| Отвертка | мм | 0,6 x 3,5 | |
| Цепь управляющего тока | |||
| Цифровые входы | |||
| Управляющее напряжение | |||
| Управляется постоянным током DC | В пост. тока | 24 V DC +10 %/- 10 % | |
| Потребление тока 24 В | мА | ||
| внешние 24 В | мА | 150 | |
| внешние 24 В (без нагрузки) | мА | 100 | |
| Напряжение натяжения | x Us | ||
| Управляется постоянным током DC | В пост. тока | 21.6 - 26.4 | |
| Напряжение отпускания | x Us | ||
| Управляется постоянным током DC | В пост. тока | ||
| Напряжение отпускания, пост. ток, макс. | В пост. тока | 3 | |
| Время срабатывания | |||
| Управляется постоянным током DC | мс | 100 | |
| Время отпускания | |||
| Управляется постоянным током DC | мс | 100 | |
| Питание регулятора | |||
| Напряжение | Us | В | 24 В пост. тока +10 %/- 10 % |
| Потребление тока | Ie | мА | < 1400 |
| Потребление тока при пиковой нагрузке (закрыть байпас) при 24 В пост. тока | IPeak | A/мс | 10/150 |
| Примечание | Внешнее напряжение питания | ||
| Аналоговые входы | |||
| Количество входов по току | 1 | ||
| Вход по току | мА | 4 - 20 | |
| Релейные выходы | |||
| Количество | 2 | ||
| из них программируются | 2 | ||
| Диапазон напряжений | В перем. тока | 120 B перем. тока/пост. тока | |
| Диапазон тока AC-11 | A | 3 A, AC-11 | |
| Функция плавного пуска | |||
| Времена рампы | |||
| Время запуска | с | ||
| Время запуска макс. | с | 360 | |
| Время задержки | с | 0 - 120 | |
| Пусковое напряжение(= напряжение отключения) | % | ||
| Пусковое напряжение максим. | % | 85 | |
| Пусковое напряжение | % | ||
| Пусковое напряжение максим. | % | 85 | |
| Kick-Start | |||
| Напряжение | % | ||
| Максимальное напряжение при Kick-Start | % | 100 | |
| Продолжительность | |||
| 50 Гц | мс | ||
| Длительность Kick-Start, максимальная частота 50 Гц | мс | 2000 | |
| 60 Гц | мс | ||
| Длительность Kick-Start, максимальная частота 60 Гц | мс | 2000 | |
| Области применения | |||
| Области применения | плавный запуск трехфазных асинхронных двигателей | ||
| 3-фазные двигатели | |||
| Функции | |||
| быстрое переключение (полупроводниковый контактор) | - (минимальное время рампы 1с) | ||
| Функция плавного пуска | |||
| Реверсивный пускатель | требуется внешнее решение (реверсивные контакторы) | ||
| Подавление переходных процессов при включении | |||
| Ограничение тока | |||
| Распознавание перегрузки | |||
| Распознавание неполной нагрузки | |||
| Память ошибок | Ошибка | 10 | |
| Подавление составляющих постоянного тока для двигателей | |||
| Гальваническое разделение между силовой частью и управлением | |||
| Коммуникационные интерфейсы | Modbus RTU |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 720 |
| Потеря мощности на полюс, в зависимости от тока | sub>vid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | sub>vid | W | 25 |
| Статическая потеря мощности, не зависит от тока | sub>vs | W | 25 |
| Способность отдавать потери мощности | sub>ve | W | 0 |
| Мин. рабочая температура | °C | -30 | |
| Макс. рабочая температура | °C | 50 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Soft starter (EC000640) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Load breakout, motor breakout / Semiconductor motor controller or soft starter (ecl@ss8.1-27-37-09-07 [ACO300008]) | |||
| Rated operation current Ie at 40 °C Tu | A | 720 | |
| Rated operating voltage Ue | V | 200 - 600 | |
| Rated power three-phase motor, inline, at 230 V | kW | 200 | |
| Rated power three-phase motor, inline, at 400 V | kW | 400 | |
| Rated power three-phase motor, inside delta, at 230 V | kW | 200 | |
| Rated power three-phase motor, inside delta, at 400 V | kW | 630 | |
| Internal bypass | Yes | ||
| With display | Yes | ||
| Torque control | No | ||
| Rated surrounding temperature without derating | °C | 50 | |
| Rated control supply voltage Us at AC 50HZ | V | 0 - 0 | |
| Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
| Rated control supply voltage Us at DC | V | 24 - 24 | |
| Voltage type for actuating | DC | ||
| Integrated motor overload protection | Yes |
Апробации
| Product Standards | IEC/EN 60947-4-2; UL 508; CSA C22.2 No. 14; CE marking | ||
| UL File No. | E202571 | ||
| UL Category Control No. | NMFT | ||
| CSA File No. | LR 353 | ||
| CSA Class No. | 3211-06 | ||
| North America Certification | UL listed, CSA certified | ||
| Suitable for | Branch Circuits, not as BCPD | ||
| Max. Voltage Rating | 600 Vac | ||
| Degree of Protection | IP20 with kit |
