Программа поставок | |||
Ассортимент | Дополнительное оснащение | ||
Описание | Прозрачная упаковка для подвешивания. Практичное решение в целом. Можно заказать, указав код заказа | ||
Подключение к SmartWire-DT | нет | ||
Комплект поставки | |||

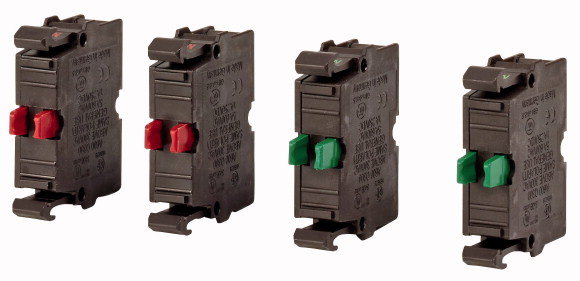

2 | Контактный элемент | M22-K10 | |
2 | Контактный элемент | M22-K01 | |
Технические характеристики | |||
Общая информация | |||
Температура окружающей среды | |||
разомкнут | °C | -25 - +70 | |
Классификации перевозки | DNV GL LR | ||
Bauartnachweis nach IEC/EN 61439 | |||
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | I<>n | A | 6 |
Потеря мощности на полюс, в зависимости от тока | >vid | W | 0.11 |
Потеря мощности оборудования, в зависимости от тока | >vid | W | 0 |
Статическая потеря мощности, не зависит от тока | >vs | W | 0 |
Способность отдавать потери мощности | >ve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 70 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). | ||
Технические характеристики согласно ETIM 7.0 | |||
Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |||
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss10.0.1-27-37-13-02 [AKN342013]) | |||
Number of contacts as change-over contact | 0 | ||
Number of contacts as normally open contact | 2 | ||
Number of contacts as normally closed contact | 2 | ||
Number of fault-signal switches | 0 | ||
Rated operation current Ie at AC-15, 230 V | A | 6 | |
Type of electric connection | Screw connection | ||
Model | Top mounting | ||
Mounting method | Front fastening | ||
Lamp holder | None |
