Программа поставок | |||
Основная функция дополнительного оснащения | Контактные элементы | ||

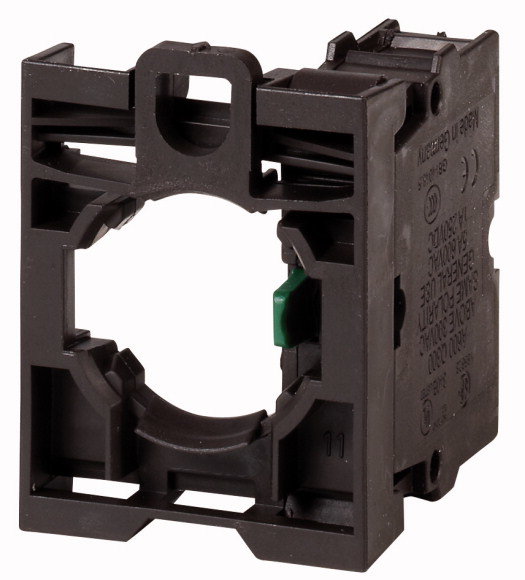

Описание | Комбинация из контактного элемента с винтовыми клеммами и крепежным адаптером | ||
Техника присоединения | Винтовые клеммы | ||
крепление | Фронтальная установка | ||
Класс защиты | IP20 | ||
Подключение к SmartWire-DT | нет | ||
Назначение контактов | |||
Замык. = замыкающий контакт | 1 замык | ||
Техника присоединения | Винтовые клеммы | ||
Технические характеристики | |||
Общая информация | |||
Стандарты и предписания | IEC 60947-5-1 | ||
Механический срок службы | Переключения | x 106 | > 5 |
частота приведения в действие | Переключения/ч | ≦ 3600 | |
Сила нажатия | N | ≦ 5 | |
Класс защиты | IP20 | ||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | |||
разомкнут | °C | -25 - +70 | |
Поперечные сечения соединения | мм² | ||
одножильный | мм2 | 0,75 - 2,5 | |
многожильный | мм2 | 0,5 - 2,5 | |
тонкопроволочный с оконечной муфтой | мм2 | 0,5 - 1,5 | |
Контакты | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
Номинальные выдерживаемые напряжения изоляции | Ui | В | 500 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Надёжность управляющей системы | |||
при 24 В пост. тока/5 мА | HF | Частота отказов | -7, 7 соединений |
при 5 В пост. тока/1 мА | HF | Частота отказов | -6, 6 соединений |
макс. защита от короткого замыкания | |||
без плавкого предохранителя | Тип | PKZM0-10/FAZ-B6/1 | |
Предохранитель | gG/gL | A | 10 |
Коммутационная способность | |||
Расчетный рабочий ток | Ie | A | |
AC-15 | |||
115 В | Ie | A | 6 |
220 В 230 В 240 В | Ie | A | 6 |
380 В 400 В 415 В | Ie | A | 4 |
500 В | Ie | A | 2 |
DC-13 | |||
24 В | Ie | A | 3 |
42 В | Ie | A | 1.7 |
60 В | Ie | A | 1.2 |
110 В | Ie | A | 0.8 |
220 В | Ie | A | 0.3 |
Электрический срок службы | |||
AC-15 | |||
230 В/0,5 A | Переключения | x 106 | 1.6 |
230 В/1,0 A | Переключения | x 106 | 1 |
230 В/3,0 A | Переключения | x 106 | 0.7 |
DC-13 | |||
12 В/2,8 A | Переключения | x 106 | 1.2 |
Bauartnachweis nach IEC/EN 61439 | |||
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 6 |
Потеря мощности на полюс, в зависимости от тока | sub>vid | W | 0.11 |
Потеря мощности оборудования, в зависимости от тока | sub>vid | W | 0 |
Статическая потеря мощности, не зависит от тока | sub>vs | W | 0 |
Способность отдавать потери мощности | sub>ve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 70 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). | ||
Технические характеристики согласно ETIM 7.0 | |||
Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |||
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss10.0.1-27-37-13-02 [AKN342013]) | |||
Number of contacts as change-over contact | 0 | ||
Number of contacts as normally open contact | 1 | ||
Number of contacts as normally closed contact | 0 | ||
Number of fault-signal switches | 0 | ||
Rated operation current Ie at AC-15, 230 V | A | 6 | |
Type of electric connection | Screw connection | ||
Model | Top mounting | ||
Mounting method | Front fastening | ||
Lamp holder | None |
